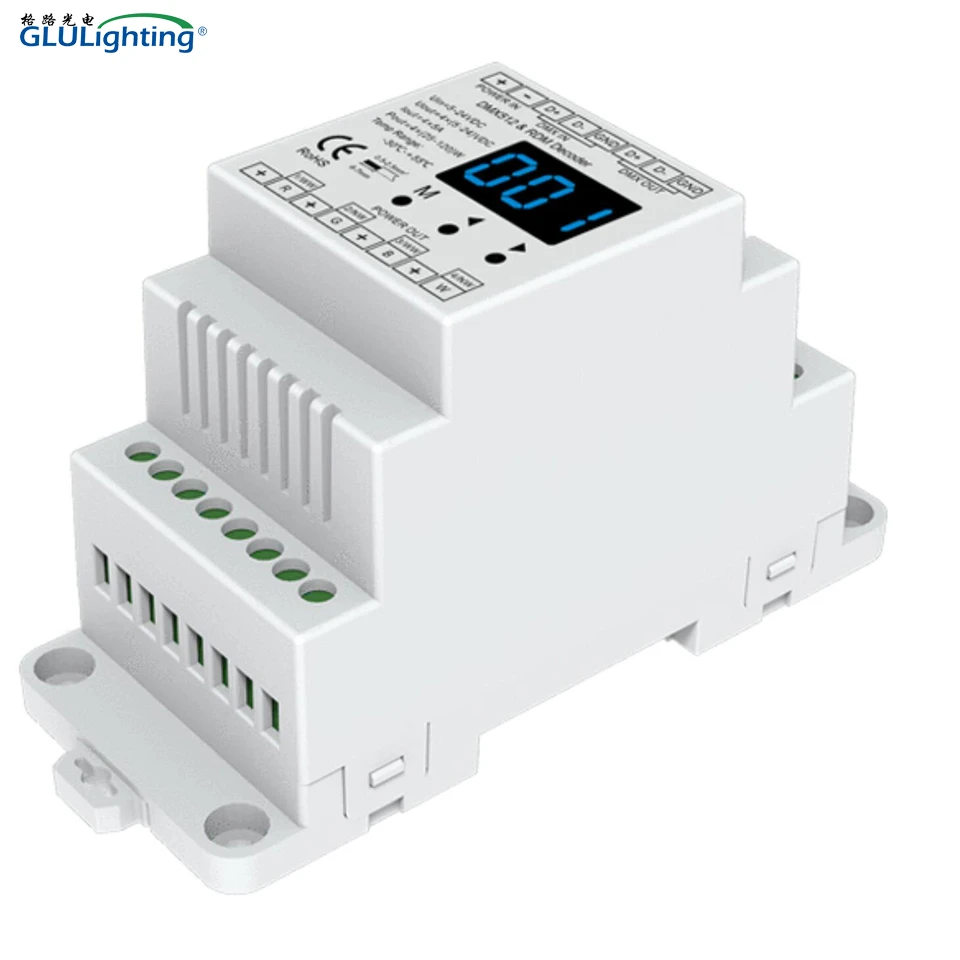

4 kanaler højfrekvent IP65 DMX & RDM dekoder
● DMX512 & RDM Funktion;
● IP65 vandtæt;
● Stand-alone funktion;
● Syv PWM-frekvens;
● Lineær eller logaritmisk dæmpning;
● Numerisk display.
Beskrivelse
Tekniske parametre
Produkters hovedfunktion
4 kanaler højfrekvent IP65 vandtæt DMX & RDM dekoder
● Vandtæt DMX512-dekoder med IP65-klassificering, velegnet til udendørs og fugtige omgivelser.
● Overhold DMX512/RDM-standardprotokollerne.
● Digitalt numerisk display, indstil DMX-afkodningsstartadresse med knapper.
● 1/2/4 DMX-kanaludgang kan vælges.
● 16bit (65536 niveauer) /8bit (256 niveauer) gråt niveau kan vælges.
● PWM-frekvens 250/500/1000/2000/4000/8000/16000Hz kan vælges.
● Logaritmisk eller lineær dæmpningskurve kan vælges.
● Stand-alone RGB/RGBW-tilstand og 4-kanals lysdæmpertilstand kan vælges, som styres af knapper med indbyggede programmer i stedet for DMX-signal.
● Overophedning / Overbelastning / Kortslutningsbeskyttelse, gendannes automatisk.
Mekaniske strukturer og installationer
Mekaniske dimensioner
Tilslutningsdiagram
|
Til RGBW Strip |
|
Til Bi-color Strip |
RGB skiftende tilstande
| INGEN. | Tilstande | INGEN. | Tilstande | INGEN. | Tilstande |
| P01 | Statisk rød | P11 | Grøn strobe | P21 | Rød gul glat |
| P02 | Statisk grøn | P12 | Blå strobe | P22 | Grøn cyan glat |
| P03 | Statisk blå | P13 | Hvid strobe | P23 | Blå lilla glat |
| P04 | Statisk gul | P14 | RGB strobe | P24 | Blå hvid glat |
| P05 | Statisk cyan | P15 | 7 farver strobe | P25 | RGB+W glat |
| P06 | Statisk lilla | P16 | Rød falmer ind og ud | P26 | RGBW glat |
| P07 | Statisk hvid | P17 | Grøn fader ind og ud | P27 | RGBY glat |
| P08 | RGB hop | P18 | Blå fader ind og ud | P28 | Gul cyan lilla glat |
| P09 | 7 farve spring | P19 | Hvid fade ind og ud | P29 | RGB glat |
| P10 | Rød strobe | P20 | RGBW fade ind og ud | P30 | 6 farver glat |
Indstilling af dæmpningskurve
Lineær dæmpningskurve Logaritmisk dæmpningskurve
★ For andre oplysninger om detaljeret betjening, se venligst brugermanualen eller konsulter vores salg.
Populære tags: 4-kanaler højfrekvent ip65 dmx & rdm dekoder, Kina, producenter, leverandører, fabrik, tilpasset
Produkt tekniske parametre
| Input og Output | Sikkerhed og EMC | ||
| Indgangsspænding | 12-36VDC | EMC standard (EMC) | ETSI EN 301 489-1 V2.2.3 |
| Indgangsstrøm | 20.5A | ETSI EN 301 489-17 V3.2.4 | |
| Udgangsspænding | 4 x (12-36)VDC | Sikkerhedsstandard (LVD) | DA 62368-1:2020+A11:2020 |
| Udgangsstrøm | 4CH,5A/CH | Certificering | CE, EMC, LVD |
| Udgangseffekt | 4 x (60-180)W | Pakke | |
| Output type | Konstant spænding | Størrelse | L256 x B120 x H46mm |
| Garanti og beskyttelse | Bruttovægt | 0.397 kg | |
| Garanti | 5 år | Miljø | |
| Beskyttelse |
Omvendt polaritet Overophedning Overbelaste Kortslutning |
Driftstemperatur | Ta: -30 grad ~ +55 grad |
| Hustemperatur (maks.) | T c:+ 85 grad | ||
| IP-vurdering | IP65 | ||
